Инструмент CTesK


Для построения тестового набора в данной работе использовался инструмент CTesK, который позволяет эффективно распараллелить разработку тестового набора и автоматизировать разработку тестовых сценариев. Ниже приведено краткое описание возможностей этого инструмента и обзор технологии UniTESK, которую он реализует.

В инструменте CTesK объектом тестирования является целевая система. У этой системы имеется набор интерфейсов, с помощью которых она взаимодействует с окружением. Набор этих интерфейсов изначально определен и специфицирован. Все требования, которые предъявляются к системе, накладываются на наблюдаемые действия системы, которые можно отследить через интерфейсы ее взаимодействия с окружением. Эти требования не затрагивают внутренней реализации системы, т.е. тестирование производится по принципу «черного ящика».

При использовании инструмента CTesK требования, предъявляемые к целевой системе, должны быть описаны на формальном языке SeC, который является спецификационным расширением языка C. Впоследствии из таких требований автоматически генерируется исполняемый код, который используется в процессе тестирования.

Взаимодействие с целевой системой осуществляется при помощи стимулов и реакций. Стимулами называются средства, при помощи которых можно передавать целевой системе какую-либо информацию. Целевая система может непосредственно возвращать некоторый ответ на стимул, а также изменять свое внутреннее состояние. Такой ответ и изменение состояния, если имеется доступ к состоянию системы, возвращаются в тестовую систему, и производится проверка соответствия поведения системы наложенным на нее требованиям. Требования описываются на формальном языке в виде постусловий. Для стимулов в виде предусловия описываются ограничения, при которых можно вызывать данный стимул. Дополнительно могут накладываться ограничения на возможные значения данных определенного типа в виде инвариантов.

Некоторые следствия работы системы и результаты воздействия на нее определенных стимулов могут наблюдаться не сразу, а после завершения внутренних процессов.
Такое поведение приводит к тому, что реакция на стимул поступает наружу через какое-то время после воздействия на систему одного или нескольких стимулов, или может даже проявляться без воздействия стимулов на систему. Такую информацию не во всех случаях можно охарактеризовать как ответ на какой-либо стимул, и она называется реакцией (отложенной реакцией) системы. На реакции системы обычно также накладывается ряд требований. Аналогично случаю со стимулами, в инструменте CTesK они описываются в виде пред- и постусловий. Предусловия определяют ограничения на состояния системы, при которых может происходить данная реакция. А постусловия описывают ограничения на саму реакцию, то есть на данные, которые передаются окружению при помощи этой реакции, и на изменение состояния целевой системы, которое может происходить при возникновении такой реакции. Для описания требований к стимулам и реакциям тестовый набор должен обладать информацией о состоянии целевой системы и о его изменениях. Для этого тестовым набором поддерживаются структуры данных, моделирующие это состояние. Далее состояние этих структур данных будет называться модельным состоянием. Если имеется доступ к внутренним структурам данных целевой системы, описывающих это состояние, то возможна синхронизация состояния модели и целевой системы. В таком случае возможна проверка требований, касающихся изменения состояния внутренних структур данных. В противном случае состояние модели и состояние целевой системы изменяются независимо и синхронизируются лишь на начальном этапе тестирования. При этом требования накладываются только на действия системы, наблюдаемые извне. Нарушение требований обработки внутренних структур данных проверяются лишь неявно при последующих некорректных ответах на стимулы и возникновении некорректных реакций. Тестовый набор, разрабатываемый при помощи инструмента CTesK, может быть ориентирован не на конкретную целевую систему, а на группу целевых систем, поведение которых описывается одними и теми же требованиями.


Причем некоторые целевые реализации могут предоставлять доступ к внутренним структурам данных, а другие нет. Для обеспечения универсальности в тестовый набор включается специальная часть, которая называется медиатором. Для каждого отдельного стимула медиатор осуществляет преобразование данных из модельного представления тестового набора в представление целевой системы, а для каждой реакции выполняет обратное преобразование. Таким образом, медиатор зависит от конкретной целевой системы. Поэтому, для того чтобы произвести тестирование новой целевой системы, необходимо заново разработать для нее медиаторы. Вся информация о ходе тестирования сохраняется в специальном файле, который называется тестовой трассой. По данным, которые содержатся в этом файле, генерируется отчет об ошибках и покрытии. Трасса хранится в формате XML, что позволяет легко разрабатывать средства для ее анализа. В инструменте CTesK имеются средства для автоматического измерения тестового покрытия. Для этого в описание стимула добавляется специальный блок coverage, в котором, исходя из модельного состояния и параметров вызова стимула, определяется, какую из ветвей функциональности целевой системы задействует данный стимул. Инструмент CTesK включает в себя утилиту, которая после завершения тестирования по информации, содержащейся в тестовой трассе, генерирует подробную статистику и отчет о тестовом покрытии. Стимулы и реакции на языке SeC описываются в виде спецификационных функций. Для стимула такая спецификационная функция включает в себя предусловие, постусловие и блок coverage. Для реакции - только предусловие и постусловие. Для каждой спецификационной функции разрабатывается медиатор, который оформляется в виде функции. Медиатор для стимула имеет два блока: блок call, который отвечает за передачу соответствующего стимула реализации и за получение результата, и блок state, который отвечает за обновление модельного состояния. Для реакции медиатор содержит только блок state, который выполняет аналогичную функцию. В инструменте CTesK термин тестовый сценарий используется для обозначения группы тестовых операций, обычно предназначаемых для тестирования логически связанных аспектов функциональности целевой системы.


Если в ходе исполнения тестового сценария обнаруживается ошибка, то тестовый сценарий завершается. Такая мера является вынужденной, так как после возникновения ошибки состояния тестового набора и целевой системы оказываются не синхронизированными. Выполнение тестового сценария заключается в вызовах сценарных функций. Сценарная функция содержит исполняемый код и вызовы стимулов. В ходе выполнения сценарной функции собираются реакции от системы (см. Рис. 4). После завершения сценарной функции запускается механизм, называемый сериализацией. В процессе сериализации перебираются возможные порядки вызовов стимулов и наступления реакций (см. Рис. 5). Чтобы поведение целевой системы могло считаться корректным, требуется, чтобы хотя бы один из порядков удовлетворял требованиям в виде пред- и постусловий стимулов и реакций.

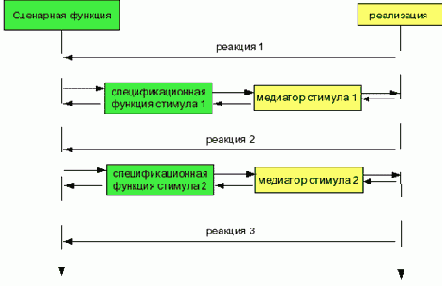

Рис. 4. Исполнение сценарной функции

Рис. 5. Один из сценариев сериализации В процессе проверки одного из порядков сериализации тестовый сценарий может проходить через последовательность состояний модели. Такие промежуточные состояния называются нестационарными. Вызов сценарной функции должен обязательно закончиться в стационарном состоянии, иначе поведение целевой системы является некорректным. Кроме того, все допустимые последовательности сериализации, которые заканчиваются в стационарном состоянии, должны приводить к одному и тому же состоянию. Иначе выполнение тестового сценария будет прервано с сообщением об ошибке. В функциях, выполняющих сериализацию, используются методы сохранения состояния модели, восстановления состояния модели, а также определения, является ли данное состояние стационарным. Если имеется информация о частичном порядке вызовов стимулов и поступления реакций, то можно существенно сократить процесс сериализации по сравнению с полным перебором или даже свести ее к рассмотрению одного единственного варианта. В инструменте CTesK предусмотрены средства для разбиения множества модельных состояний на группы. Такое разбиение называется факторизацией состояний, а полученные обобщенные состояния - состояниями тестового сценария.


На выбор факторизации накладывается следующее ограничение: после вызова определенной сценарной функции из определенного начального состояния тестового сценария тестовый сценарий всегда должен перейти в одно и то же конечное состояние. Пример факторизации модельных состояний схематично представлен на Рис. 6.

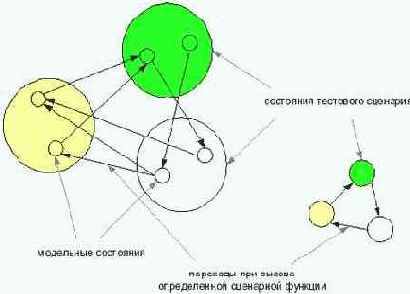

Рис. 6. Переходы в модельных состояниях и состояниях тестового сценария Для осуществления факторизации разработчик должен предоставить тестовому сценарию функцию, которая по текущему модельному состоянию возвращает состояние тестового сценария. При разработке тестового сценария разработчик определяет начальное модельное состояние и набор сценарных функций. Тестовый сценарий автоматически выбирает порядок вызовов сценарных функций. Такую функциональность осуществляет компонент под названием обходчик. Обходчик перебирает вызовы всех возможных сценарных функций во всех достижимых состояниях тестового сценария. Это осуществляется при помощи обхода графа, вершинам которого соответствуют состояния тестового сценария, а дугам - переходы по вызовам сценарных функций. Такой граф задается для тестового сценария неизбыточным образом путем указания начального состояния тестового сценария, набора сценарных функций и функции, определяющей состояние тестового сценария после выполнения сценарной функции. Инструмент CTesK включает в себя два обходчика: dfsm [], который реализует обход в глубину графа состояний тестового сценария, и ndfsm [], использующий жадный алгоритм для выбора ближайшей вершины, в которой применялись не все возможные воздействия. На практике второй обходчик оказывается более эффективным, поэтому он и использовался в разрабатываемом тестовом наборе. Для корректной работы обоих обходчиков граф состояний тестового сценария должен удовлетворять требованиям связности и детерминированности. Связность в данном случае может формулироваться следующим образом: из любого состояния тестового сценария, в которое можно попасть из начального состояния при помощи последовательности вызовов сценарных функций, можно вернуться в начальное состояние при помощи последовательности вызовов сценарных функций.


Условие детерминированности означает, что при вызове одной и той же сценарной функции из одного и того же состояния тестового сценария мы всегда попадаем в одно и тоже конечное состояние тестового сценария. Обходчик в своей работе может пользоваться компонентом под названием итератор. Итератор используется, если в сценарной функции на разных этапах ее запуска необходимо вызывать стимулы с различными параметрами. Такую функциональность можно осуществить при помощи написания отдельной сценарной функции для каждой группы параметров, но в таком случае может понадобиться очень большое количество сценарных функций. В языке SeС используется специальная конструкция iterate для перебора параметров стимула. Синтаксис этой конструкции напоминает синтаксис оператора цикла for. Счетчик цикла для этой конструкции называется счетчиком итерации. Таким образом, когда обходчик встречает в коде сценарной функции такую синтаксическую конструкцию, он вызывает итератор. Итератор возвращает значения счетчиков итерации для вызова данной сценарной функции так, чтобы в каждом состоянии тестового сценария осуществлялся перебор всех возможных наборов счетчиков итерации. С использованием итератора обходчик вызывает все сценарные функции со всеми возможными значениями счетчиков итерации во всех достижимых состояниях тестового сценария. Такая автоматизация существенно упрощает разработку тестового сценария.
